光纤网卡与服务器主板之间的物理连接依靠PCIe金手指。这些金黄色的触点常被误认为是纯金制成，实际上它是一种复合材料——在镍底层上电镀一层薄薄的“硬金”合金（金钴或金镍）。纯金虽然导电性好且耐腐蚀，但其质地柔软，反复插拔后极易磨损。因此，工程上采用金钴或金镍合金，既保留了金的化学惰性，又增加了硬度和耐磨性。

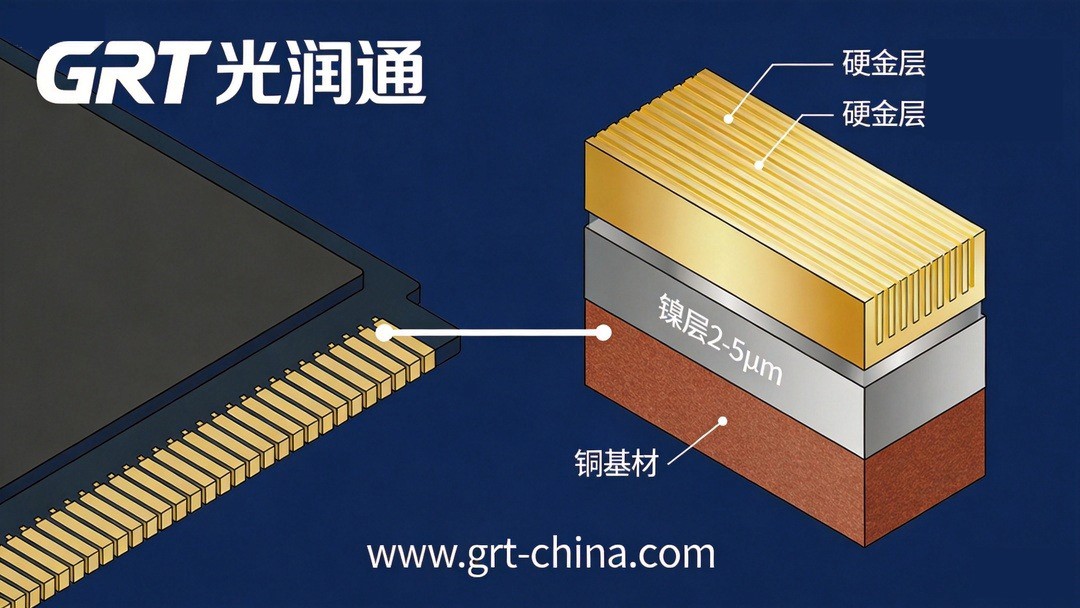

行业标准（如PCI-SIG规范）要求金手指的金层厚度为0.2至0.5微米（μm），镍底层厚度为2至5微米。镍层起隔绝铜基材和增加硬度的作用，金层则负责提供低接触电阻和抗氧化能力。以0.3μm金层为例，其厚度仅有头发丝直径（约70μm）的二百分之一。虽然极薄，但足以保证数百次插拔寿命。实验室测试表明，符合规范的金手指在500次插拔后接触电阻仍维持在10毫欧以下，远低于PCI-SIG规定的30毫欧上限。

金手指镀层工艺不良或磨损会带来一系列问题。如果金层过薄或未镀镍直接镀金，经过多次插拔后底层铜会暴露并氧化，导致接触电阻升高。接触电阻从正常的10毫欧升至100毫欧以上时，PCIe链路信号会出现反射和衰减，可能触发链路降速。实测案例显示，某故障网卡的金手指磨损后，PCIe链路从3.0 x8降速为x1，实际吞吐量从约7.8GB/s下降至不到1GB/s。用户可能会误判为服务器插槽故障或网卡损坏，实则只需清洁或更换网卡。

光润通对网卡金手指工艺执行严格的管控标准。所有产品均采用符合PCI-SIG规范的镀层工艺，金层厚度控制在0.3至0.5微米，并经过插拔寿命测试（至少200次无性能下降）。每一片网卡出厂前都经过金手指外观检查和接触阻抗抽样测试，确保在服务器的生命周期内始终保持稳定可靠的电气连接。对于高密度、频繁维护的数据中心环境，这种对细节的坚持尤为重要。
