在光纤网卡的电路板设计中，有一类元件体积微小却不可或缺——它们就是分布在PCIe高速信号线上的AC耦合电容。大多数用户即便每天使用网卡，也未必留意到这些电容的存在，更不了解它们在高速信号传输中扮演的关键角色。

一、什么是AC耦合电容

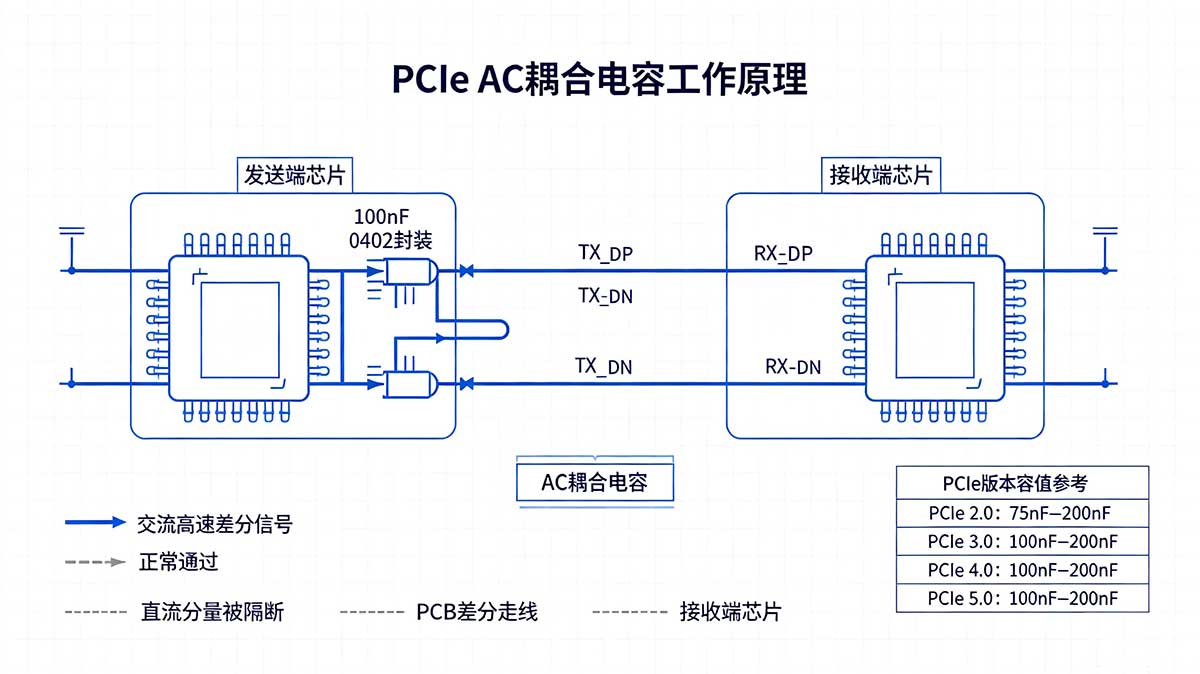

AC耦合电容，也称隔直电容，是串联在高速差分信号通道中的电容器件。它的核心功能是滤除信号中的直流分量，使交流信号关于0轴对称。形象地说，直流分量好比一条河流中始终存在的恒定水流，而交流信号则是水面上变化的波纹。AC耦合电容的作用就是拦截住那部分恒定的“直流底流”，只让“波纹”通过。

在PCIe链路中，发送端和接收端可能工作在不同的直流电平下。如果没有AC耦合电容，两端的直流电位差异会直接叠加在信号上，可能导致接收端无法正确识别逻辑“0”和逻辑“1”。AC耦合电容通过阻断直流分量，使得不同电平标准的器件可以自由互联，省去了复杂的电平转换电路。

二、PCIe信号为何需要AC耦合电容

PCIe协议明确要求所有发送端数据线必须进行AC耦合。PCIe链路使用差分信号进行数据传输，一个差分信号由D+和D-两根信号线组成，接收端通过比较两根信号线的电压差值来判断发送端发送的是逻辑“1”还是逻辑“0”。

如果发送端和接收端的共模电压存在差异，这种差异会叠加在差分信号上，可能导致接收端的比较器工作点偏移。AC耦合电容通过阻断直流分量来消除这种偏移。此外，AC耦合电容还能提供过电压保护，防止异常直流电压灌入接收端造成损坏。

关于容值的选择，不同代际的PCIe标准在具体数值上有所差异。PCIe2.0规范规定的AC耦合电容容值范围为75nF至200nF；PCIe3.0在2.5GT/s和5GT/s速率下范围为75nF至265nF，在8.0GT/s速率下为176nF至265nF；PCIe4.0和5.0则要求176nF至265nF。工程实践中，0402封装、100nF容值是最常见的推荐组合。

三、电容放在哪里

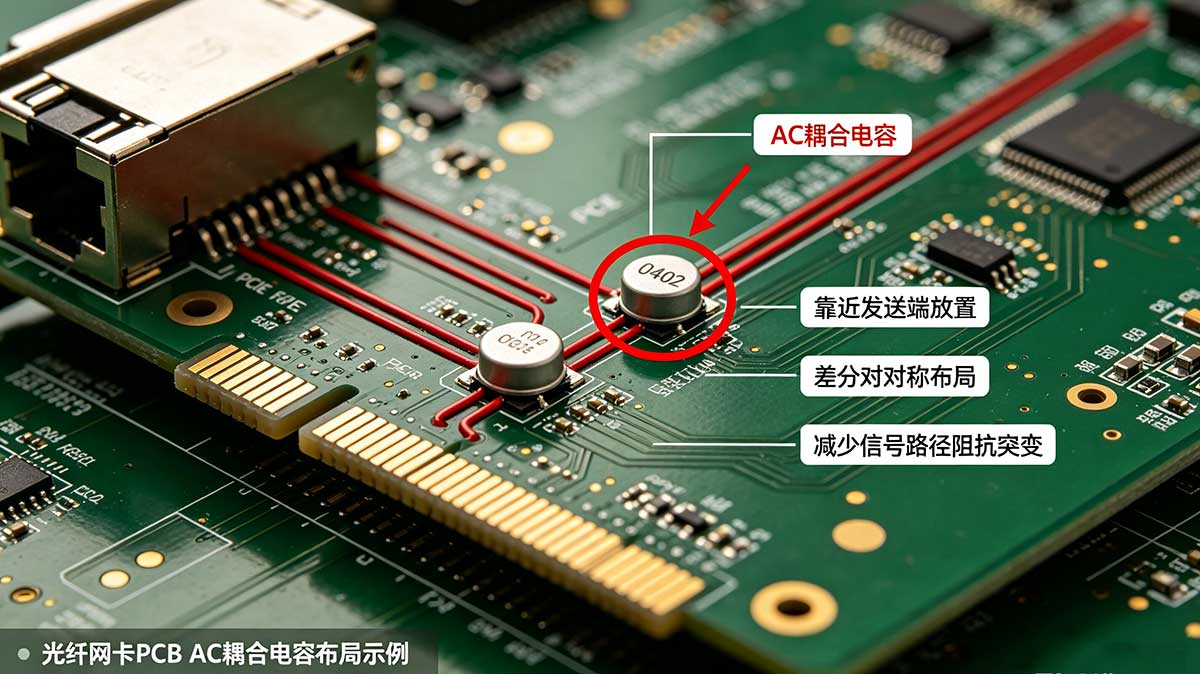

AC耦合电容的摆放位置是一个值得关注的设计细节。理论上，电容可以放在通道的任何位置。但在实际工程中，不同协议对电容位置有不同要求：PCIe信号通常要求AC耦合电容靠近通道的发送端，SATA信号要求AC耦合电容靠近连接器处，10GBASE-KR信号则要求靠近接收端。

PCIe协议要求发送端必须进行AC耦合，工程实践中普遍将AC耦合电容放置在靠近发送端的位置，电容应尽量靠近发送端放置，避免放在走线的中间位置。在差分对内部，两颗电容应保持对称布局。

封装选择方面，0402是优先推荐的封装尺寸，0603也可接受，但不建议使用电容排。更小尺寸的封装具有更低的等效串联电感（ESL），有利于高频信号传输。

四、光润通网卡的AC耦合设计

光润通在网卡PCB设计中严格遵循PCIe协议的AC耦合要求及行业通行设计规范。每一款光纤网卡产品在原理图设计阶段即按照协议要求选定合适的容值范围，并通过信号完整性仿真验证电容位置与封装的合理性。在量产阶段，光润通通过严格的来料检验和SMT工艺管控，确保每一片网卡上的AC耦合电容参数一致、焊接可靠，为用户提供稳定的高速信号传输保障。

AC耦合电容虽然只是网卡上众多元件中的一个微小组成部分，但它在高速信号传输中承担着不可替代的角色。正是这些不起眼的细节设计，共同构成了光纤网卡稳定运行的基础。
