作为串接产品为了避免产品的单点故障，在设备出现断电，死机时，不能因为串接产品的不可用而导致用户的网络不可用，硬件Bypass功能已经是流控产品必备功能，在设备断电，死机时能够直接将内，外两个端口物理连通，变成一根网线，这样用户的数据流量可以直接通过设备，而不受设备自身当前状态的影响。

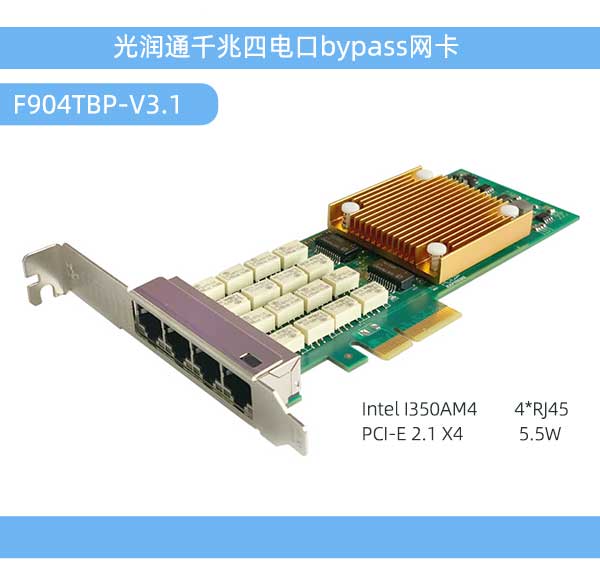

光润通F904TBP-V3.1，基于一颗Intel i350AM4芯片控制器，提供两条电Bypass链路，当设备被意外断电或发生故障，链路上的数据流自动绕过设备直接在上下游设备间传输，确保链路不会中断，可提供最长网络运行时间。

该网卡可同时允许四个网口以全双工的工作模式工作，每个网口具有独立的千兆通道，可以相互独立工作，而在防火墙、网闸的数据传输上，更能够适应全天候不停顿运作，具有稳定的产品运行性能。

该网卡板载一颗WDT控制器，通过板卡的驱动程序或软件应用程序可以向 WDT写入命令。此卡支持Normal、Disconnect 和Bypass三种工作模式。Normal模式下，两个口都为独立端口；Bypass模式下，从一个端口接收的所有数据包都会直接传输到另一端口；Disconnect 模式下，此卡模拟路由器/交换机断开的情形。板卡的驱动程序，WDT控制器和bypass电路共同控制和管理着bypass卡的工作模式，用户可根据指示灯显示分辨Bypass功能工作状态。

Bypass/Disconnect功能：

1、在电源故障，系统挂起或软件应用程序挂起时绕过/断开以太网端；

2、软件可编程旁路，断开或正常模式；

3、板载（WDT）控制器；

4、软件可编程超时间隔

最大3,276,800 mSec (3,276.8 Sec)

最小100 mSec ( 0.1 Sec)

WDT 计算公式 = (2^wdt_interval_parameter)*(0.1) sec.

wdt_interval_parameter: { 合法取值范围: 0-15}；

5、软件可编程WDT启用/禁用计数器；

6、软件可编程旁路功能启用/禁用；

7、软件可编程断开功能启用/禁用；

8、上电时的软件可编程模式（旁路，正常或断开模式）；

9、电源关闭时的软件可编程模式（旁路，正常模式）；

10、每两个端口独立旁路操作；

11、可以模拟标准NIC功能。

当断电时，继电器失去电力，因此将开关搭接到了和下方网口联通的线路上，于是两个端口就变成了一个物理线路，相当于两个端口短路，当电力恢复时则继电器将开关搭接到了和自身系统连接的线路上，于是就成为了两个独立的网口，通过这样的方式，当断电时就可以避免网络中断。

如需了解有关我们更多BYPASS网卡产品的信息，请和我们联系。400-058-1019/010-51626348。
