在AI大模型训练、高性能计算（HPC）等场景中，数据中心网络需要承载海量高速数据交互，而200G端口拆分双100G的组网需求，往往会因设备兼容性、信号适配等问题陷入部署困境。近期我们基于光润通定制AOC线缆，成功实现了Mellanox 8700交换机与MCX653106A-ECAT网卡的200G转双100G稳定互连，今天就来和大家拆解这套方案的技术细节与实操经验。
本次需求的核心是实现Mellanox 8700交换机200G端口→双Mellanox 100G网卡的链路搭建，看似简单的速率拆分，实际部署中却遇到了两个关键阻碍：
1、端口速率协商障碍
Mellanox 8700交换机200G端口默认输出200G信号，而对端MCX653106A-ECAT网卡为100G规格，若不手动配置交换机端口的拆分模式，链路会因速率不匹配无法连通。且网卡存在QSFP56（50×2=100G）和QSFP28（25×4=100G）两种封装，需保障信号模式的精准适配。
2、非原厂光模块的兼容性限制
Mellanox设备对光模块/线缆有严格的原厂校验机制，非官方配件会被触发监控限制（如禁止发光、链路中断），普通通用型AOC线缆接入后直接无法完成协议握手，这是高端 Mellanox 生态组网的典型 “卡点”。

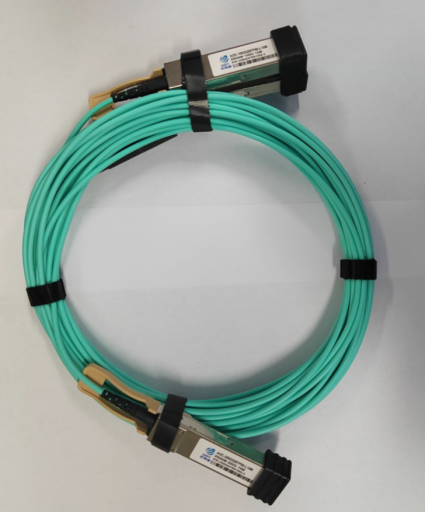

针对上述痛点，我们选用了光润通型号为AOC-200GQSFP56L9.5M-2*100GQSFP56-L0.5M-3.0-OM3的定制AOC线缆，从固件适配和信号调优两方面实现了链路的无缝打通。
1、 固件级深度适配，解除原厂设备限制
通用AOC线缆无法通过Mellanox设备校验的核心原因是EEPROM信息不匹配，Mellanox 设备会核验模块的厂商信息、序列号、兼容码等数据。我们通过调试光模块内部程序，严格按照SFF-8636/CMIS标准及Mellanox设备的专属预期值，重写了AOC模块的EEPROM数据，使其能被交换机和网卡识别为 “友好设备”，顺利解除了发光和通讯限制。
2、 信号完整性调优，适配端口拆分模式
该AOC线缆的核心优势是200G端一分二输出双100G信号，200G端采用 4×50G PAM4信号模式，拆分后100G端为2×50G PAM4模式，完美匹配MCX653106A-ECAT网卡的信号规格。同时针对Mellanox设备的SerDes参数特性，优化了线缆内部驱动芯片的均衡与增益设置，保障了长距离传输后的眼图质量，将预前向纠错误码率（Pre-FEC BER）控制在极低水平。
3、简化配置，实现即插即用
在完成线缆固件适配后，仅需在Mellanox 8700交换机侧将200G端口配置为2×100G 拆分输出模式，无需额外配置链路类型或强制速率，即可实现交换机与双网卡的稳定互连，大幅降低了部署的技术门槛。
为了更直观体现定制方案的优势，我们做了如下对比：
对比维度 | 通用AOC方案 | 光润通定制AOC方案 | 客户侧价值 |
部署效率 | 需反复调试EEPROM和端口参数，易因兼容性失败 | 固件预适配，仅需配置端口拆分模式，一次部署成功 | 缩短上线周期，降低人力调试成本 |
链路稳定性 | 存在信号失配风险，易出现端口震荡、速率降级 | 针对性优化SerDes参数，链路误码率极低 | 保障AI训练、HPC 计算等核心业务连续性 |
运维可视性 | DDM诊断信息不全，存在运维盲区 | 支持完整的温度、光功率等参数监控，可触发阈值告警 | 实现网络健康状态的主动预判与故障定位 |
生态兼容性 | 无法通过Mellanox 原厂校验，易被限制功能 | 深度融入Mellanox生态，与原生组件同级别兼容 | 消除高端设备互连的隐性技术瓶颈 |
这套200G转双100G的互连方案，已在多个高性能网络场景落地：
● AI /机器学习集群：连接NVIDIA DGX系列服务器与Mellanox SN8700交换机，保障 GPU 间的无损高速数据交换；
● HPC超算中心：支撑气象模拟、生物基因分析等超算任务的服务器与交换网络骨干互连；
● 企业云数据中心：用于Spine-Leaf核心网络层，或连接高性能存储阵列，满足超低延迟、高带宽的传输需求。
在Mellanox这类高端网络生态中，线缆和光模块绝非 “即插即用的通用配件”，其固件适配和信号调优直接决定了整个网络的稳定性。本次方案的成功落地，核心在于针对生态的深度定制—— 既解决了原厂设备的校验限制，又实现了速率拆分的精准信号匹配。
