  • CWDM/DWDM如何选择?

  • 2019-10-22
  • WDM是如何工作的?

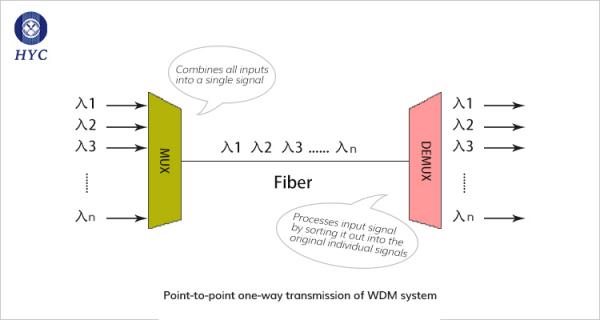

    波分复用(WDM)是指将多个不同波长的信号耦合在一条光纤上同时传输。它通常有合波和分波。合波器MUX的主要作用是在发送端将多个信号波长合在一根光纤中传输。分波器DEMUX的主要作用是在接收端将一根光纤中传输的多个波长信号分离出来。波分复用的主要目的是增加光纤的可用带宽。因此,波分复用系统被电信公司广泛采用,可在不需要铺设更多光纤的情况下通过WDM来扩容。

    CWDM/DWDM如何选择?(图1)


    如何选择:CWDM, DWDM ?

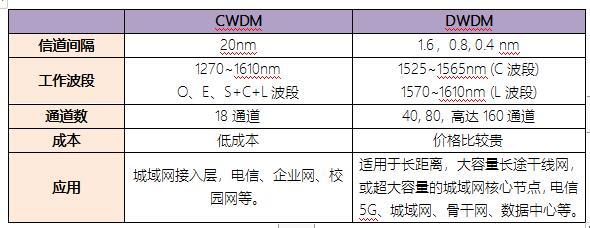

    CWDM(Coarse Wavelength Division Multiplexer)是稀疏波分复用器,也称粗波分复用器。DWDM(Dense Wavelength Division Multiplexer)是密集波分复用器。

    CWDM/DWDM如何选择?(图2)

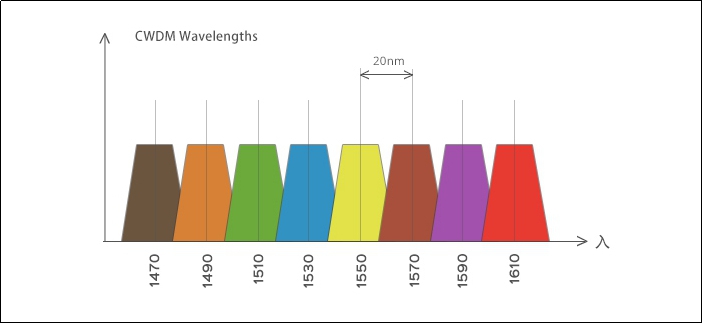

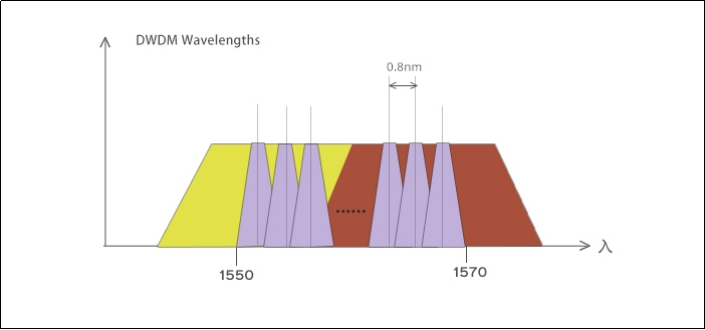

    CWDM和DWDM有个比较大的区别在两者的信道间隔不同。信道间隔(channel spacing)是指两个相邻信道的标称载频的差值,可以用来防止信道间干扰。CWDM的信道之间的波长间隔为20nm,而DWDM的信道间隔为1.6/0.8/0.4 nm(200GHz/100 GHz/50 GHz),远远小于CWDM。 信道间隔的不同也是导致CWDM和DWDM可承载的带宽和容量的不同。 DWDM模块通过使用紧密间隔的波长在同一根光纤上可承载更多的信号来进一步提高系统带宽和容量。


    CWDM/DWDM如何选择?(图3)

    CWDM/DWDM如何选择?(图4)


    CWDM系统的最大优势在于成本低,器件成本主要表现在滤波器和激光器。20nm的宽波长间隔同样给CWDM带来了对激光器的技术指标要求低、光复用器/解复用器的结构简化的优势。结构简化,成品率提高,故成本下降。DWDM的成本增加主要是由于激光二极管的高成本以及用于保持波长稳定性的冷却激光技术。


    如何选择CWDM/DWDM方案时,应根据其各自的特点和差异,综合考虑应用场景建设的需求和预算来做出最优方案。
