  • FTTH网络中的一级分光和二级分光

  • 发表时间:2021年01月25日
  • 基于无源光网络技术(PON,passive optical network)的光纤到户(FTTH,fiber to the home)接入网是一种点到多点的网络结构,即利用光分路器将中心局端信号传送到多个终端用户。光分路器在FTTH网络中有两种不同的分布方式:集中分布和级联分布,分别对应一级分光和二级分光两种分光模式。这两种分光方式各有优缺点,本教程将对其进行详细介绍。


    关于一级分光

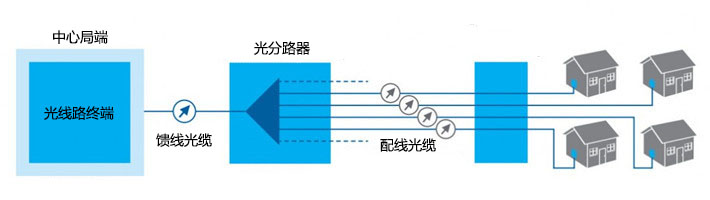

    一级分光是指光线路终端(OLT,optical line terminal)和光网络单元(ONU,optical network unit)之间的光分路器是并行的,其基本表现形式为“OLT→光分路器→ONU”,这里使用的光分路器的分光比通常是1:64。在一级分光应用中,光分路器可以集中安装在中心局端,但是为了节省光纤成本,实际应用中通常将光分路器安装在OLT和ONU之间。中心局端和光分路器通过主干光缆(也叫馈线光缆)连接,用户终端和光分路器通过配线光缆连接。其中,主干光缆一般选用通用室外光缆,纤芯数从12芯到144芯不等;配线光缆应根据具体的应用环境选择,一般选用通用室外光缆,对于某些场合,可能需要选择阻燃光缆。

    FTTH网络中的一级分光和二级分光(图1)


    关于二级分光

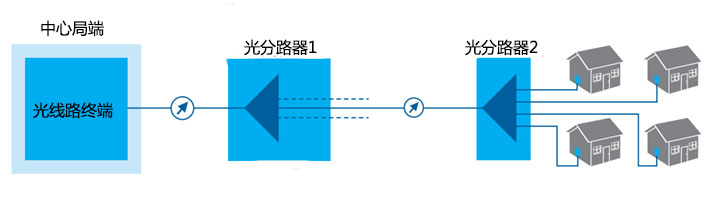

    二级分光是指OLT和ONU之间的光分路器是级联的,其基本表现形式为“OLT→光分路器1→光分路器2→ONU”,光分路器1的分光比通常是1:4或1:8,光分路器2的分光比通常是1:8或1:16。在二级分光应用中,第一级光分路器常安装在光交接箱或分纤箱内,第二级光分路器常安装在离终端用户较近的驻地、小区。

    FTTH网络中的一级分光和二级分光(图2)

    一级分光VS二级分光

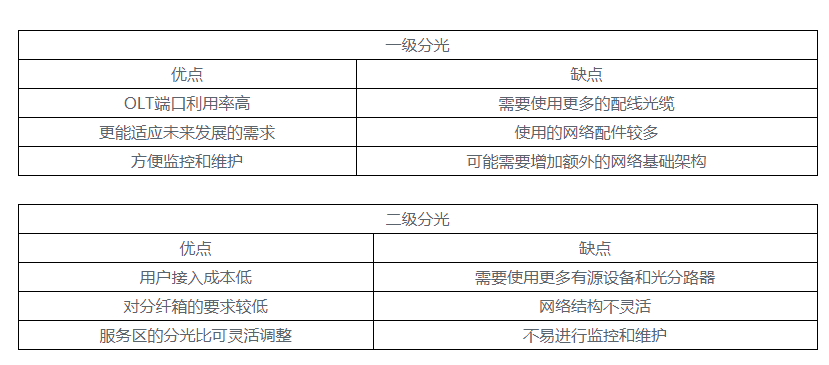

    如上所述,一级分光应用中的光分路器都集中分布在一个地方,因此能最大化地利用OLT端口,适合用在终端用户集中、数量较大的应用;二级分光应用中的光分路器呈级联分布,适合用在终端用户分散、数量较小的应用。此外,这两种分光方式还有如下优缺点:

    FTTH网络中的一级分光和二级分光(图3)

    选择PLC光分路器or FBT光分路器?

    在开始讨论FTTH网络的分光建设之前,有必要先来了解一下不同的光分路器。目前常见的光分路器有PLC光分路器和FBT光分路器两种,下面以表格的形式对比这两种光分路器的差异:

    FTTH网络中的一级分光和二级分光(图4)


    结束语

    基于PON技术的FTTH是未来接入网络发展的趋势,而选择一级分光还是二级分光对于网络的投入和运营成本具有重大影响,我们应根据实际情况选择既能节省成本又能满足未来需求的分光方式。光润通科技供应一系列高性价比的FTTH网络解决方案,包括光纤网卡、光纤模块、光纤跳线、光分路器等,满足您的不同需求。更多详情,请拨打我们的服务热线:400-058-1019。
